المواصفات الفنية
| الرقم | الوصف | الوحدة | البارامترات | ||
| 1 | أقصى عزم للحمل | كليو نيوتن.متر | 250 | ||
| 2 | أقصى حمل للرفع | كجم | 10000 | ||
| 3 | أقصى إرتفاع للعمل | مم | 13300 | ||
| 4 | طول الذراع القابل للتمديد (عند الإنكماش الكامل) | مم | 4360 | ||
| 5 | أقصى إرتفاع للرفع (المسافة من الأرض) | مم | حوالي 16600 | ||
| 6 | نسبة الرفع | 6/4 | |||
| 7 | أقصى زاوية إرتفاع للذراع | (°) | 75 | ||
| 8 | أدني زاوية إرتفاع للذراع | (°) | 0 | ||
| 9 | الامتداد الجانبي للركيزة الأمامية | مم | 2114~5560 | ||
| 10 | الامتداد الجانبي للركيزة الخلفية | مم | 2200 | ||
| 11 | أقصى سرعة للرفع | الخطاف الرئيسي (بحبل أحادي) | الرفع | m/min | 60 |
| الخفض | 60 | ||||
| 12 | سرعة الدوران | r/min | ≤2.5 | ||
| 13 | زاوية الدوران | ° | الدوران الكامل بزاوية 360 درجة | ||
| 14 | وزن الرافعة | كجم | 4036 (تشمل الركيزة الخلفية) | ||
| 15 | مضخة الوقود | ------------- | مضخة تروس | ||
| 16 | سعة خزان الوقود | لتر | 170 | ||
| 17 | ضغط التشغيل للنظام الهيدروليكي | MPa | 23 | ||
| 18 | تدفق النظام الهيدروليكي | L/min | 80 | ||

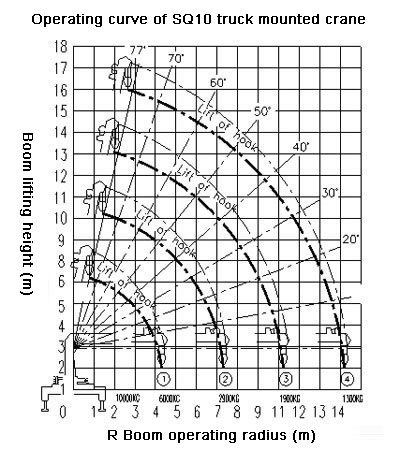

أداء رفع الرافعة المثبتة على شاحنة
| الحمولة /(kg) النطاق (m) |
وزن الحمولة (kg) | |||
| ذراع بقطاع واحد | ذراع بقطاعين | ذراع بثلاث قطاعات | ذراع بأربع قطاعات | |
| 2.5 | *10000 | 6700 | 5000 | 4400 |
| 3.0 | *8400 | 6500 | 5350 | 4200 |
| 3.5 | 7300 | 6000 | 5200 | 4000 |
| 4.0 | 6500 | 5400 | 4800 | 3950 |
| 5 | 6000 (4.4) | 4500 | 4000 | 3200 |
| 6 | 3800 | 3500 | 2900 | |
| 7 | 3400 | 3000 | 2500 | |
| 8 | 2900 (7.4) | 2600 | 2300 | |
| 9 | 2400 | 2200 | ||
| 10 | 2100 | 2000 | ||
| 11 | 1900 (10.4) | 1700 | ||
| 12 | 1400 | |||
| 13 | 1300 (13.3) | |||
| 14 | ||||
| 16 | ||||
| معدل الرفع | معدل الرفع 6 للعناصر بعلامة * و 4 للعناصر الأخرى. | |||
الدعامة يجب تقف على سطح وأرض صلبة.
1. زن الرفع المُقدر يشمل وزن الخطاف (108kg) إكسسوارات رفع أخرى.
2. ن وزن الرفع الحقيق يعتمد على نصف قطر التغشيل الحقيقي.
3. ندما يكون طول الذراع أكثر من 6m، يجب أن يتم تمدد الدعامة.
4. المعلمات المذكورة في الجدول الأعلى لا تسمح بحدوث إنحراف للذراع.

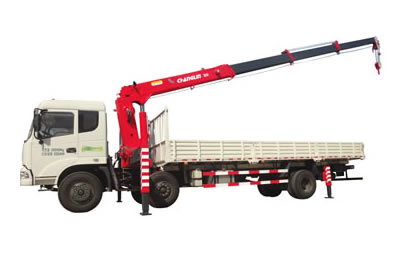

إلى جانبي توفير الرافعة المثبتة على شاحنة موديل SQ10، توفر شركة SINOMACH أيضاً الأنواع الأخرى لمعدات الإنشاء الثقيلة والمعدات الهندسية للبيع.
