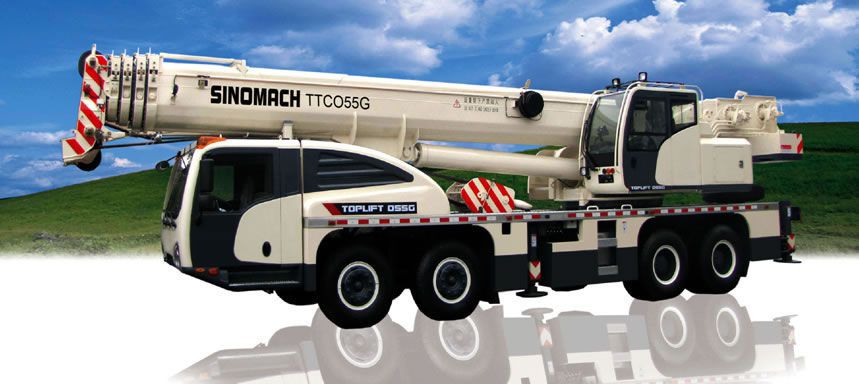

الشاحنة الرافعة TTC055G

الشاحنة الرافعة TTC055G

مقدمة المنتج

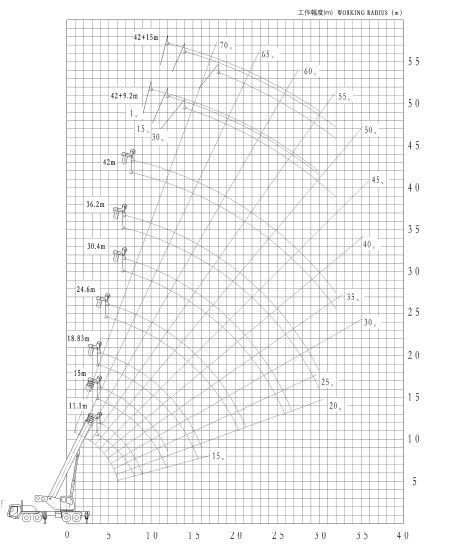

1. يعرض الجدول التالي قدرات الرفع من الشاحنة الرافعة TTC055G على الأرضية الصلبة أفقيا. في ذلك، نطاق نصف قطر العمل الفعلي بعد رفع الحمولة هو معروض في الجدول.
2. مع تراجع كل جزء تماما، الذراع من الشاحنة الرافعة طوله حوالي 11م عند الرفع. إذا كان طول الذراع يتجاوز على القيم المحددة، فآلة الرفع مع الذراع القصير تتحمل أكثر الحمولة مما مع الذراع الطويل.
3. الحمولة الجدولية تشمل وزن الصنارات. في ذلك، وزن الصنارة الرئيسية هو 543kg والصنارة المساعدة وزنها 102kg. عندما يمد ذراع المرفاع، قدرة الحمولة المرفوعة المقدرة من الذراع الرئيسي يجب عليها أن تكون مقللة بـ 1500kg. عندما تكون الصنارة الرئيسية في قمة الذراع الرئيسي، قدرة الرفع من ذراع المرفاع تكون مقللة بـ 543kg.
4. إذا كانت البكرة العلوية مستخدمة، قدرة الرفع المقدرة في كل جزء يجب عليها أن تكون مقللة بـ 543kg، ولكن قدرة الرفع القصوى من الشاحنة الرافعة هي 4000kg. إذا كانت الصنارة الرئيسية مستخدمة عندما الصنارة المساعدة تكون في قمة البكرة في نهاية الذراع، وزن الرفع المقدر لكل جزء من ذراع الرفع يجب عليه أن يكون مقللا بـ 102kg.
5. عندما يعمل ذراع الامتداد الخامس، الشاحنة الرافعة تحافظ على دوران قدرة الرفع المقدرة الجدولية داخل 360°. إذا كان لا يعمل، فزاوية الرفع تكون أقل من 120°.
6. زاوية الذراع الدنيا للارتفاع موجودة في الجدول على أساس طول الذراع المختلف. إنه غير مسموح لرفع الذراع بزاوية أقل من الزاوية الدنيا المتطابقة.

المواصفات التقنية
وزن الرافعة
وزن الشاحنة الكامل (GVW) 41880kg
حمولة المحور
محور التوجيه ( محاور 1 و2) 15940kg
محور القيادة ( محاور 3 و4) 25940kg
خلوص الأرض
خلوص الأرض الأدنى 280mm
الزاوية المنحدرة 18°
زاوية الاقتراب 18°
زاوية الانطلاق 11.5°
قاعدة العجلات
المسافة بين محاور 1 و2 1450mm
المسافة بين محاور 2 و3 3950mm
المسافة بين محاور 3 و4 1350mm
المسافة بين العجلات
محاور 1 و2 2280mm
محاور 3 و4 2056mm

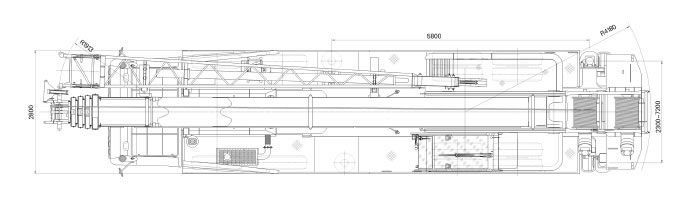

أبعاد ذراع الامتداد
الباع الطولي 5.8m
الباع العرضي 7.2m
قوة ذراع الامتداد
القوة المضادة القصوى 525kN

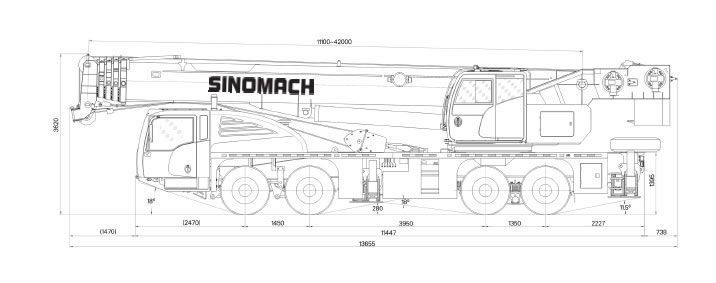

الأبعاد
( ارتفاع × عرض × طول) 13.655×2.8×3.62m
