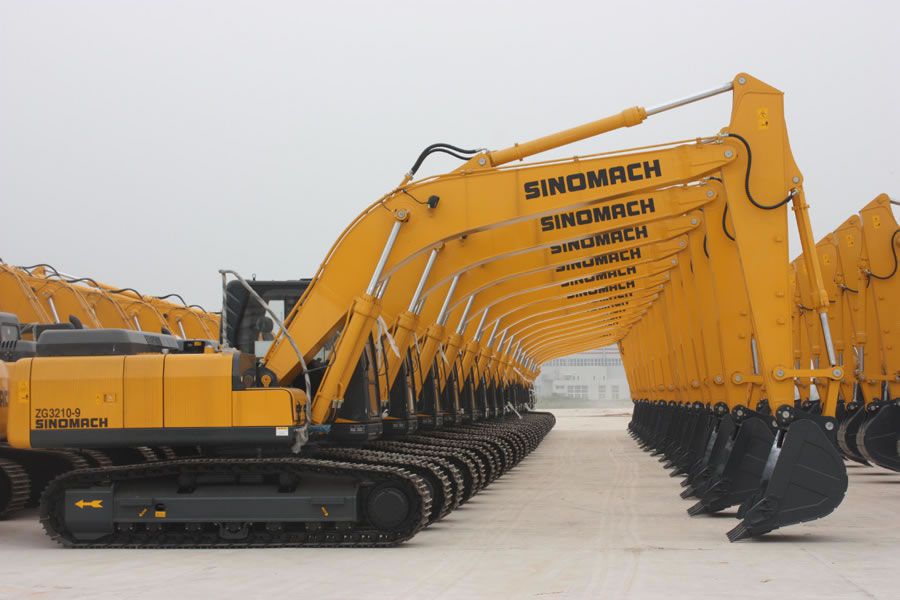

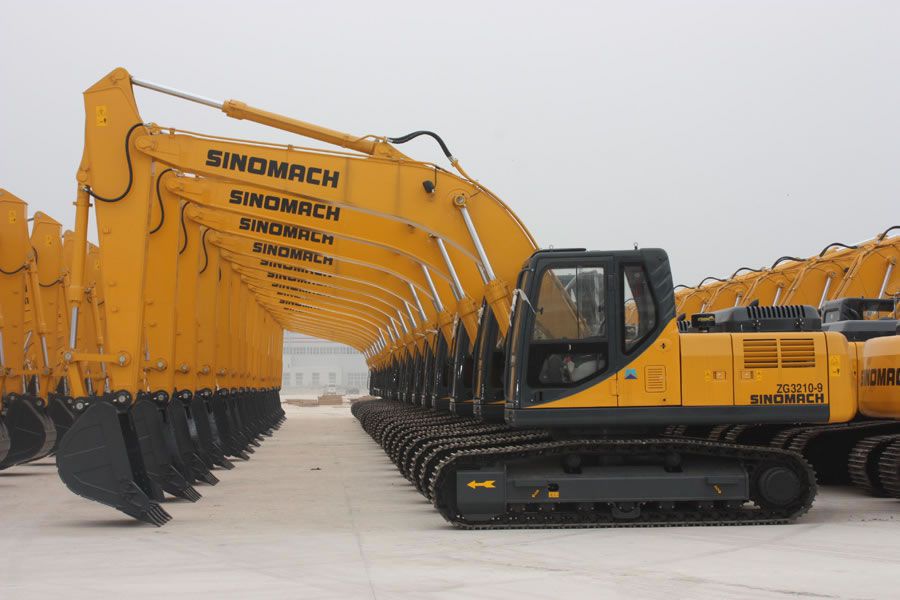

مواصفات الحفارة الهيدروليكية 3210-9
1. تم تجهيز حفارتنا الهيدروليكية بمحرك Cummins أصلي و موثوق .
2. تأتي الحفارة بنظام هيدروليكي موثوق ، مع مضخات ، و محرك و صمامات للتصدير .
3. تم تصميم الحفارة الهيدروليكية بنظام مراقبة و تحكم إلكتروني، و الذي يتوفر على شاشة عرض LCD متعددة الوظائف لعرض المعلومات .
4. بفضل توفرها على جهاز مرفوع ، يمكن إستعمال الحفارة الهيدروليكية في المناجم .
5. بنية صندوقية مقواة على شكل X .
| الأبعاد الكلية | ||
| 1 | الطول عند النقل | 9520mm |
| 2 | العرض عند النقل | 2800mm |
| 3 | الارتفاع عند النقل | 3030mm |
| 4 | الارتفاع(إلى قمة غرفة السواق) | 2977mm |
| 5 | طول الشاسي | 4160mm |
| 6 | عرض قاعدة السكة الحديدية | 600mm |
| 7 | قاعدة العجلات | 3370mm |
| 8 | مقياس السكة الحديدية | 2200mm |
| 9 | أصغر المسافة بين الأرض | 470mm |
| البارامترات التقنية | ||
| 1 | وزن التشغيل | 20700Kg |
| 2 | حجم الدلو (SAE القياسي) | 0.91m3 |
| 3 | أقصى قوة الحفر للدلو / العمود | 13700/10200kgf |
| 4 | أقصى مسافة التفريغ | 6813mm |
| 5 | أقصى ارتفاع الحفر | 9600mm |
| 6 | أقصى عمق الحفر العمودي | 6104mm |
| 7 | أقصى عمق الحفر | 6592mm |
| 8 | أقصى نصف قطر الحفر | 9953mm |
| 9 | أصغر نصف قطر الجهاز الأمامي | 3560mm |
| 10 | نصف قطر الدوران الخلفي | 2800mm |
| 11 | سرعة الأرجوحة | 12.4rpm |
| 12 | ضغط الأرص | 0.47PSI |
| 13 | سرعة العمل | |
| (1) الترس الأول الأمامي / الخلفي | 5.0km/h | |
| (2) الترس الثاني الأمامي / الخلفي | 3.3km/h | |
| 14 | قدرة الصعود | 35° (70%) |
| محرك الديزل | ||
| 1 | النموذج | Cummins 6BTAA5.9-C150 (Tier II) |
| 2 | النوع | Direct injection, turbocharged, and air-to-air cooling system. |
| 3 | القدرة الإنتاجية | 112KW |
| 4 | قطر الثقب من الأسطوانة / الشوط | 102 /120 mm |
| 5 | حجم مزاح الأسطوانة | 5.883L |
| 6 | جهد البدء للمحرك | 24V, 70A |
| 7 | طاقة مولد التيار البديل | 24V, 4.5KW |
| 8 | السرعة | 1950r/min |
| 9 | أقصى عزم الدوران | 614(N.M)@1500rpm |
| 10 | نوع البدء | الكهربائي |
| 11 | أصغر استهلاك الوقود | 208g/Kw.h |
| النظام الهيدروليكي لجهاز العمل | ||
| 1 | المضخة الرئيسية | مضخة المكبس المحوري بالإزاحة المتغيرة |
| 2 | مصنعة المضخة الرئيسية | Tongmyung (South Korea) |
| 3 | نموذج المضخة الرئيسية | T5V112DP |
| 4 | حجم المزاح للمضخة الرئيسية | 2×108cc/rev |
| 5 | أقصى معدل التدفق | 2×211L/min |
| 6 | ضغط صمام الأمان | 31.4Mpa |
| Step-up: 34.3Mpa | ||
| 7 | نوع صمام الدليل | المرحلة الواحدة ، مضخة الترس بالإزاحة الثابتة |
| 8 | ضغط نظام الدليل | 3.92Mpa |
| 9 | نوع محرك الأرجوح | محرك المكبس المحوري بالإزاحة الثابتة |
| 10 | ضغط دائرة الأرجوحة | 24.5Mpa |
| 11 | مصنعة صمام التحكم الرئيسي | Parker(South Korea) |
| 12 | (D*L)حجم سلندر ذراع الرفع | Ф125*1220mm |
| 13 | (D*L)حجم سلندر ذرع الدلو | Ф135*1470mm |
| 14 | (D*L)حجم سلندر الدلو | Ф120*1060mm |
| نظام القيادة | ||
| 1 | المحرك | محرك المكبس المحوري بالإزاحة الثابتة |
| 2 | ضغط محرك الدفع | 34.3Mpa |
| 3 | جهاز تخفيض السرعة النهائي | التخفيض السياري على المرحلتين |
| 4 | أقصى قوة الجر | 197KN |
| نظام الفرامل | ||
| 1 | فرامل العمل | الإفراج الأوتوماتيكي ، المراقبة الهيدروليكية ، الفرامل الرطب متعدد الألواح |
| 2 | فرامل الأرجوح | الإفراج الأوتوماتيكي ، المراقبة الهيدروليكية ، الفرامل الرطب |
| حجم النفط | ||
| 1 | الديزل | 400L |
| 2 | نفط التزييت | 24L |
| 3 | سائل التبريد | 35L |
| 4 | نفط جهاز الأرجوح | 4.2L |
| 5 | نفط جهاز تخفيض السرعة | 2×5.5L |
| 6 | النفط الهيدروليكي | 270L |
| مواصفات | ||
| 1 | وزن التشغيل | 20700kg |
| 2 | حجم الدلو | 0.91m3 |
| 3 | طول الذراع | 2910mm |
| 4 | طول ذراع الرفع | 5680mm |
| المحرك | ||
| 1 | النموذج | CUMMINS 6BTAA5.9-C150 |
| 2 | النوع | Turbo-charged with inter-cooled |
| 3 | الطاقة | 112KW/1950rpm |
| 4 | أقصى عزم الدوران | 614N.m at 1500rpm |
| 5 | عدد السلندر | 6 |
| 6 | حجم المزاح | 5883cc |
| الأبعاد | ||
| 1 | الطول | 9520mm |
| 2 | العرض | 2800mm |
| 3 | ارتفاع ذراع الرفع | 3030mm |
| 4 | عرض المنضدة | 2700mm |
| 5 | ارتفاع غرفة السواق | 2920mm |
| 6 | مسافة بين الأرض لقطب التوازن | 1050mm |
| 7 | ارتفاع غطاء المحرك | 2320mm |
| 8 | أصغر مسافة بين الأرض | 470mm |
| 9 | طول المنضدة | 2800mm |
| 10 | نصف قطر الأرجوحة الخلفية | 2800mm |
| 11 | قاعدة العجلة | 3370mm |
| 12 | طول الشاسي | 4160mm |
| 13 | عرض الشاسي | 2800mm |
| 14 | مقياس السكة الحديدية | 2200mm |
| 15 | العرض القياسي لقاعدة السكة الحديدية | 600mm |
| نطاق العمل | ||
| 1 | أقصى مسافة الحفر | 9953mm |
| 2 | أقصى مسافة الحفر على الأرض | 9794mm |
| 3 | أقصى عمق الحفر | 6690mm |
| 4 | أقصى عمق الحفر على الأرض | 6505mm |
| 5 | أقصى عمق الحرف للجدار العمودي | 6104mm |
| 6 | أقصى ارتفاع الحفر | 9642mm |
| 7 | أقصى ارتفاع التفريغ | 6813mm |
| 8 | أصغر نصف قطر الأرجوج | 3560mm |
| النظام الهيدروليكي | ||
| 1 | المضخة الرئيسية | |
| النوع | مضخة المكبس المحوري بالإزاحة المتغيرة | |
| أقصى حجم المزاح | 2×108cc/rev C TYPE:2×112CC/rev | |
| ضغط العمل | 32.3/34.3Mpa C TYPE:31.7/34Mpa | |
| 2 | المحرك الهيدروليكي | |
| الأرجوحة | محرك المكبس المحوري بالإزاحة الثابتة | |
| العمل | محرك المكبس المحوري بالإزاحة الثابتة | |
| الأداء | ||
| 1 | سرعة الأرجوحة | 12.4rpm C TYPE:12.0rpm |
| 2 | السرعة القصوى H/L | 5.0/3.3km/h C TYPE:5.1/3.4km/h |
| 3 | قدرة الصعود | 35° |
| 4 | قوة الجر | 190677N C TYPE:197939N |
| 5 | أقصى قوة الحفر للدلو | 13700kgf |
| 6 | أقصى قوة الحفر للذراع | 10200kgf |
| 7 | ضغط الأرض | 47kpa |
| حجم الخزان | ||
| 1 | حجم خزان الوقود | 400L |
| 2 | حجم الخزان الهيدروليكي | 210L |
نحن شركة صينية لتصنيع و تزويد الحفارة الزاحفة . نحن نزود كذلك الجرافة ذات العجلات ، البلدوزر الزاحف ، آلة ترصيف الطرق ، آلة تجليخ الطرق ، و المزيد .
