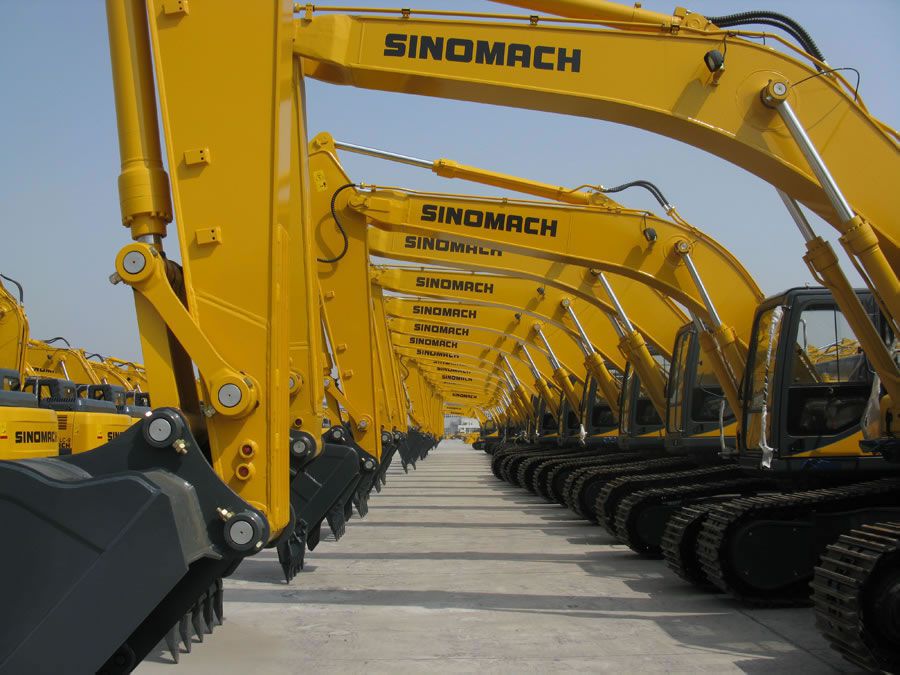

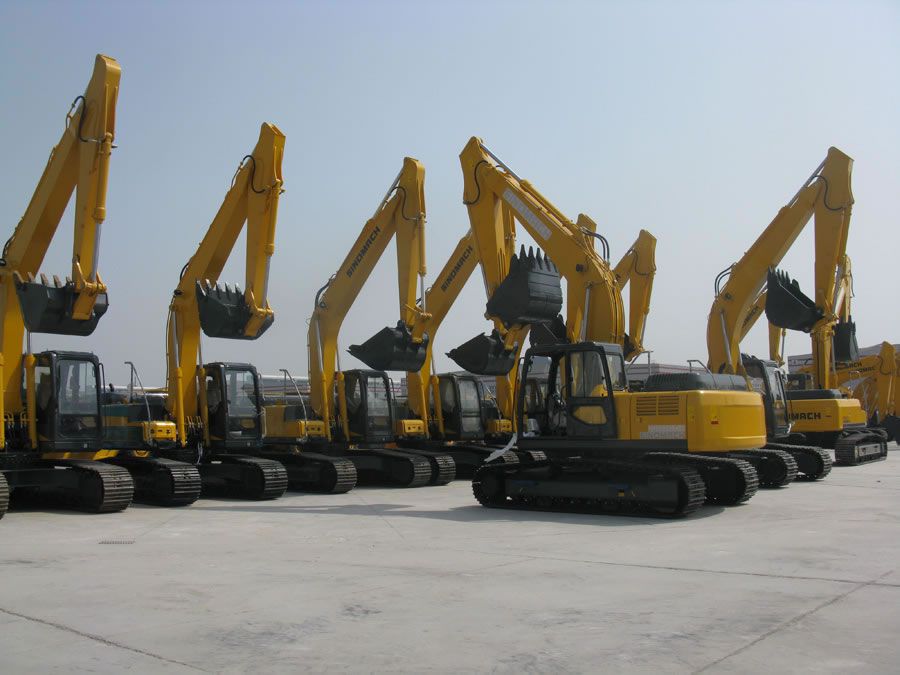

الحفارة الزاحفة من فئة ZG3225LC-9
الحفارة الزاحفة من فئة ZG3225LC-9

الحفارة الزاحفة من فئة ZG3225LC-9

مواصفات الحفارة الهيدروليكية
1. تم تجهيز حفارتنا الهيدروليكية بمحرك Cummins.
2. تأتي الحفارة بنظام هيدروليكي موثوق ، مع مضخات ، و محرك و صمامات للتصدير .
3. تم تصميم الحفارة الهيدروليكية بنظام مراقبة و تحكم إلكتروني، و الذي يتوفر على شاشة عرض LCD متعددة الوظائف لعرض المعلومات .
4. بفضل توفرها على جهاز مرفوع ، يمكن إستعمال الحفارة الهيدروليكية في المناجم .
5. بنية صندوقية مقواة على شكل X .

الأبعاد الكلية
1 الطول عند النقل 9520mm
2 العرض عند النقل 2990mm
3 الارتفاع عند النقل 3030mm
4 الارتفاع(إلى قمة غرفة السواق) 2920mm
5 طول الشاسي 4440mm
6 عرض قاعدة السكة الحديدية 600mm
7 قاعدة العجلات 3650mm
8 مقياس السكة الحديدية 2390mm
9 أصغر المسافة بين الأرض 470mm
البارامترات التقنية
1 وزن التشغيل 23000KG
2 حجم الدلو (SAE القياسي) 1.1m3
3 أقصى قوة الحفر للدلو / العمود 13700/10200kgf
4 أقصى مسافة التفريغ 6803mm
5 أقصى ارتفاع الحفر 9665mm
6 أقصى عمق الحفر العمودي 6107mm
7 أقصى عمق الحفر 6707mm
8 أقصى نصف قطر الحفر 9970mm
9 أصغر نصف قطر الجهاز الأمامي 3560mm
10 نصف قطر الدوران الخلفي 2800mm
11 سرعة الأرجوحة 12.4rpm
12 ضغط الأرص 0.45PSI
13 سرعة العمل
(1) الترس الأول الأمامي / الخلفي 5.0km/h
(2) الترس الثاني الأمامي / الخلفي 3.3km/h
14 قدرة الصعود 35° (70%)
محرك الديزل
1 النموذج Cummins 6BTAA5.9-C150 (Tier II)
2 النوع Direct injection, turbocharged, and air-to-air cooling system.
3 القدرة الإنتاجية 112KW
4 قطر الثقب من الأسطوانة / الشوط 102 /120mm
5 حجم مزاح الأسطوانة 5.883L
6 جهد البدء للمحرك 24V, 70A
7 طاقة مولد التيار البديل 24V, 4.5KW
8 السرعة 1950r/min
9 أقصى عزم الدوران 614(N.M)@1500rpm
10 نوع البدء الكهربائي
النظام الهيدروليكي لجهاز العمل
1 المضخة الرئيسية مضخة المكبس المحوري بالإزاحة المتغيرة
2 مصنعة المضخة الرئيسية Tongmyung (South Korea)
3 نموذج المضخة الرئيسية K3V112DT
4 حجم المزاح للمضخة الرئيسية 2×112cc/rev
5 أقصى معدل التدفق 2×228L/min
6 ضغط صمام الأمان 31.4Mpa
Step-up: 34.3Mpa
7 نوع صمام الدليل المرحلة الواحدة ، مضخة الترس بالإزاحة الثابتة
8 ضغط نظام الدليل 3.92Mpa
9 نوع محرك الأرجوح محرك المكبس المحوري بالإزاحة الثابتة
10 ضغط دائرة الأرجوحة 24.5Mpa
11 مصنعة صمام التحكم الرئيسي Parker(South Korea)
12 (D*L)حجم سلندر ذراع الرفع 2-Ф125*1221mm
13 (D*L)حجم سلندر ذرع الدلو 1-Ф135*1475mm
14 (D*L)حجم سلندر الدلو 1-Ф120*1060mm
نظام القيادة
1 المحرك محرك المكبس المحوري بالإزاحة الثابتة
2 ضغط محرك الدفع 34.3Mpa
3 جهاز تخفيض السرعة النهائي التخفيض السياري على المرحلتين
4 أقصى قوة الجر 197KN
نظام الفرامل
1 فرامل العمل الإفراج الأوتوماتيكي ، المراقبة الهيدروليكية ، الفرامل الرطب متعدد الألواح
2 فرامل الأرجوح الإفراج الأوتوماتيكي ، المراقبة الهيدروليكية ، الفرامل الرطب
حجم النفط
1 الديزل 400L
2 نفط التزييت 24L
3 سائل التبريد 35L
4 نفط جهاز الأرجوح 4.2L
5 نفط جهاز تخفيض السرعة 2×5.5L
6 النفط الهيدروليكي 270L
مواصفات الحفارة من فئة ZG3225LC-9(C)
المواصفات
1 وزن التشغيل 22000kg
2 حجم الدلو 1.0m3
3 طول الذراع 2910mm
4 طول ذراع الرفع 5680mm
المحرك
1 النموذج CUMMINS 6BTAA5.9-C150
2 النوع Turbo-charged with inter-cooled
3 الطاقة 112KW/1950rpm
4 أقصى عزم الدوران 614N.m at 1500rpm
5 عدد السلندر 6
6 حجم المزاح 5883cc
الأبعاد
1 الطول 9520mm
2 العرض 2990mm
3 ارتفاع ذراع الرفع 3030mm
4 عرض المنضدة 2700mm
5 ارتفاع غرفة السواق 2920mm
6 مسافة بين الأرض لقطب التوازن 1050mm
7 ارتفاع غطاء المحرك 2320mm
8 أصغر مسافة بين الأرض 470mm
9 طول المنضدة 2800mm
10 نصف قطر الأرجوحة الخلفية 2800mm
11 قاعدة العجلة 3650mm
12 طول الشاسي 4440mm
13 عرض الشاسي 2990mm
14 مقياس السكة الحديدية 2390mm
15 العرض القياسي لقاعدة السكة الحديدية 600mm
نطاق العمل
1 أقصى مسافة الحفر 9970mm
2 أقصى مسافة الحفر على الأرض 9812mm
3 أقصى عمق الحفر 6707mm
4 أقصى عمق الحفر على الأرض 6523mm
5 أقصى عمق الحرف للجدار العمودي 6107mm
6 أقصى ارتفاع الحفر 9665mm
7 أقصى ارتفاع التفريغ 6803mm
8 أصغر نصف قطر الأرجوج 3560mm
النظام الهيدروليكي
1 المضخة الرئيسية
النوع مضخة المكبس المحوري بالإزاحة المتغيرة
أقصى حجم المزاح 2×108cc/rev C TYPE:2×112CC/rev
ضغط العمل 32.3/34.3Mpa C TYPE:31.7/34Mpa
2 المحرك الهيدروليكي
الأرجوحة محرك المكبس المحوري بالإزاحة الثابتة
العمل محرك المكبس المحوري بالإزاحة الثابتة
الأداء
1 سرعة الأرجوحة 12.4rpm C TYPE:12.0rpm
2 السرعة القصوى H/L 5.0/3.3km/h C TYPE:5.1/3.4km/h
3 قدرة الصعود 35°
4 قوة الجر 197498N C TYPE:194556N
5 أقصى قوة الحفر للدلو 189207kgf
6 أقصى قوة الحفر للذراع 196027kgf
7 ضغط الأرض 45kpa
حجم الخزان
1 حجم خزان الوقود 400L
2 حجم الخزان الهيدروليكي 210L

تقوم شركتنا بتصنيع و تزويد إحترافيين للحفارات الزاحفة في الصين . نحن نقدم تشكيلة واسعة من المنتوجات و التي تشمل ممهدة الطرق ، الجرافة ذات المحمل الخلفي ، آلة إعادة التدوير البارد ، آلة خلط الإسفلت ، و المزيد من الآلات .
