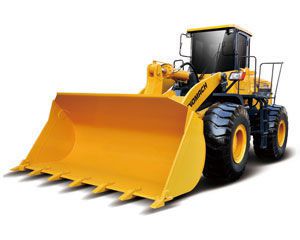

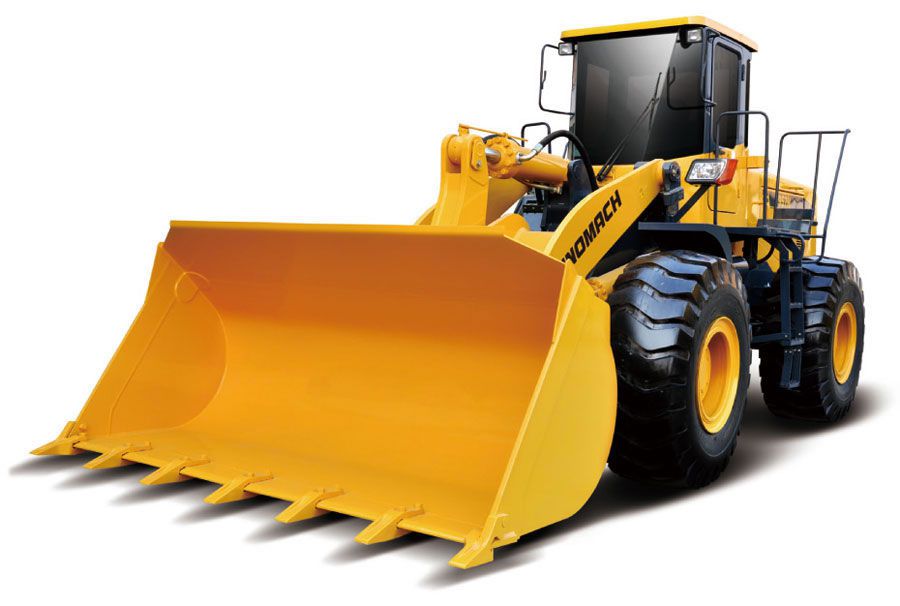

جرافة ذات عجلات 957H

جرافة ذات عجلات 957H

جرافة ذات عجلات 957H
1. تم تجهيز الجرافة ذات العجلات بمحرك ShangChai SC11CB220G2B1 موثوق .
2. تعتمد هذه الجرافة ذات العجلات نقل للقوة 3 أممي و 3 عكسي .
3. تحصل أسطوانة الختم المدمج على أداء عال في الختم و موثوقية عالية .

مواصفات تقنية:
الأبعاد الكلية
1 الطول (مع الدلو على الأرض) 8130mm
2 العرض (إلى خارج العجلات) 2800mm
3 عرض الدلو 2946mm
4 الارتفاع (إلى قمة غرفة السواق) 3450mm
5 قاعدة العجلات 3200mm
6 سطح العجلة 2200mm
7 أصغر المسافة بين الأرض 450mm
البارامترات التقنية
1 الحمولة 5000Kg
2 وزن التشغيل 16700Kg
3 قدرة الدلو 3.0m3
4 أقصى قوة الدفع 160kN
5 أقصى قوة الجر 150kN
6 أقصى ارتفاع التفريغ 3100mm
7 مسافة التفريغ 1150mm
8 زاوية التفريغ في أي الموقف ≥450
9 عمق الحفر (مع قاعدة الدلو الأفقية) 165mm
10 أصغر نصف قطر التحول
(1) خارج الدلو 6735mm
(2) خارج العجلة الخلفية 6098mm
11 زاوية الميل 38°
12 زاوية التتأرجح للمحور الخلفي +13°
13 وفت رفع الدلو ≤5.6sec.
14 وقت تخفيض الدلو ≤3.7sec.
15 وقت التفريغ ≤1.7sec.
16 سرعة العمل (Km/h) ، 3 إلى أمام ، 3 إلى خلف
(1) الترس الأول 7.05/9.0
(2) الترس الثاني 11.7/16.0
(3) الترس الثالث 34.6/38.24
محرك الديزل
1 النموذج ShangChai SC11CB220G2B1 Engine
2 النوع Direct injection. Turbocharged. Water cooling
3 القدرة الإنتاجية 162Kw
4 القطر الداخلي للأسطوانة / الشوط 121/152mm
5 حجم المزاح للأسطوانة 10.5L
6 نموذج محرك البدء KB-24V
7 جهد محرك البدء 7.5KW
8 طاقة محرك البدء 24V
9 السرعة 2200r/min.
10 أقصى عزم الدوران 843±6%(N.m)/(1400r/min)
11 نوع البدء Electric
12 الحد الأدنى لاستهلاك الوقود 230g/Kw.h
13 استهلاك الزيت 0.95-1.77g/Kw.h
14 الوزن الصافي 960Kg
نظام الانتقال
1. محول عزم الدوران
1 النموذج 957H.2
2 النوع 3 العناصر ، المرحلة المفردة
3 نسبة عزم الدوران 3.35
4 نوع التبريد تدوير زيت الضغط
2. علبة التروس
1 النموذج Sinomach 957H.4
2 النوع التحول الديناميكي ، ترس الدفع في العيون باستمرار
3 موقف تحول الترس تروس 3 إلى أمام ، 3 إلى خلف
3. المحور والإطارات
1 جهاز تخفيض السرعة المرحلة المفردة ، الترس المائل اللولبي
2 نسبة الترس لجهاز تخفيض السرعة 4.625
3 جهاز تخفيض السرعة النهائي المرحلة المفردة السيارية
4 نسبة الترس لجهاز تخفيض السرعة النهائي 4.9286
5 النسب الكلية 22.795
6 أقصى قوة الجر 150kN
7 حجم الإطارات 23.5-25-16PR
النظام الهيدروليكي لجهاز التشغيل
1 مضخة النفط JHP 3160
2 ضغط النظام 180kgf/cm2
3 صمام التحويل متعدد القنات 7130-B97 HUSCO
4 صمام التزويد DGf-00 (Gaoyu)
5 صمام التحويل 406-1044-1145 HUSCO
6 (D*L)حجم أسطوانة الرفع Ф160×90×810mm
7 (D*L)حجم الأسطوانة المائلة Ф180×90×528mm
نظام التوجيه
1 النوع الإطار المفضلي المتوسط . التوجيه الهيدروليكي الكامل
2 مضخة التوجيه JHP2080S
3 ترس التوجيه TLF1-E1000B+FKB6020
4 نموذج صمام التفريع المستقر بالقناة الواحدة YXL-F250F-N7
5 ضغط النظام 16MPa
6 أبعاد أسطوانة التوجيه Ф90×45×435mm
نظام الفرامل
1 فرملة القدم فرامل القرص ، الأنابيب المزدوجة ، 4 فرامل العجلة
2 ضغط الهواء 7-8kgf/cm2
3 فرملة الطوارئ فرملة قطع الهواء اليدوي
4 فرملة اليد بطانة المرملة القابلة لتوسيع الداخلي
قدرة النفط
1 وقود الديزل 250L
2 نفط التزييت Cummins: 20L ShangChai: 42L
3 النفط للمحول وعربة التروس 42L
4 نفط النظام الهيدروليكي 180L
5 نفط محاور القيادة (F/R) 20/20L

بصفتها شركة متخصصة في تصنيع و تزويد الجرافات ذوات العجلات في الصين ، نحن نقدم كذلك آلة ترصيف الطرق ، الحفارة الزاحفة ، ممهدة الطرق ، البلدوزر الزاحف ، و المزيد .
