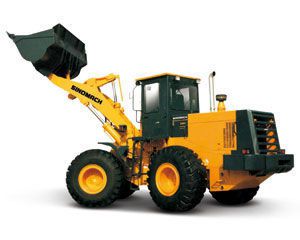

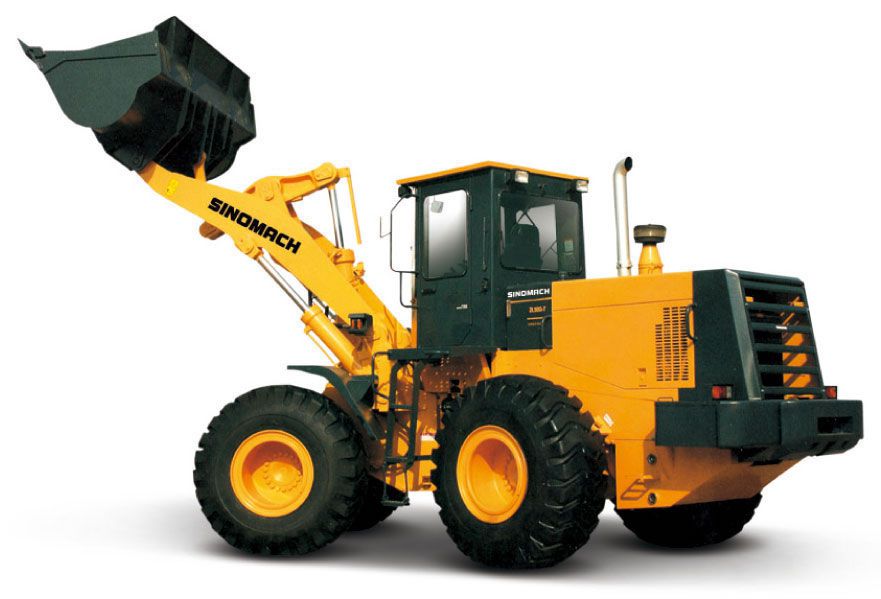

الجرافة ذات العجلات ZL50G-7

الجرافة ذات العجلات ZL50G-7

الجرافة ذات العجلات ZL50G-7
مميزات الجرافة ذات العجلات:
1. مجهز بمحرك ShangChai C6121 موثوق أو محرك Cummins أصلي .
2. نقل للقدرة 4 أمامي و 3 عكسي .
3. قدرة القادوس الأوتوماتيكية على التسوية.
4. تحصل أسطوانة الختم المدمج على أداء عال في الختم و موثوقية عالية .

مواصفات الجرافة على العجلات:
الأبعاد الكلية
1 الطول (مع الدلو على الأرض) Cummins engine ShangChai C6121 engine
العرض (إلى خارج العجلات) 8397mm 8247mm
2 عرض الدلو 2800mm
3 الارتفاع (إلى قمة غرفة السواق) 2963mm
4 قاعدة العجلات 3450mm
5 سطح العجلة 3200mm
6 أصغر المسافة بين الأرض 2200mm
7 الطول (مع الدلو على الأرض) 450mm
البارامترات التقنية
1 الحمولة 5000Kg
2 وزن التشغيل 16400Kg
3 قدرة الدلو 3.0m3
4 أقصى قوة الدفع 160kN
5 أقصى ارتفاع التفريغ 3050mm
6 مسافة التفريغ 1107mm
7 زاوية التفريغ في أي الموقف ≥45°
8 عمق الحفر (مع قاعدة الدلو الأفقية) 210
9 أصغر نصف قطر التحول
(1) خارج الدلو 5970mm
(2) خارج العجلة الخلفية 5775mm
10 زاوية الميل 40°
11 زاوية التتأرجح للمحور الخلفي ±11°
12 وفت رفع الدلو ≤5.sec.
13 وقت تخفيض الدلو ≤3.8sec.
14 وقت التفريغ ≤1.2sec.
15 سرعة التشغيل (Km/h) ، 4 إلى الأمام ، 3 إلى الخلف
(1) الترس الأول 6.7/6.7
(2) الترس الثاني 12.2/12.2
(3) الترس الثالث 25.6/25.6
(4) الترس الرابع 39/
محرك الديزل
1 النموذج Cummins 6CT AA 8.3-C215 (TIER2) ShangChai C6121 Engine
2 النوع Direct injection. Turbocharged. Water cooling
3 القدرة الإنتاجية 160kW 162Kw
4 القطر الداخلي للأسطوانة / الشوط 114/135 mm 121/152mm
5 حجم المزاح للأسطوانة 8.3L 9.7260L
6 نموذج محرك البدء 42MT KB-24V
7 جهد محرك البدء 8.2KW 7.5KW
8 طاقة محرك البدء 24V 24V
9 السرعة 2200r/min 2200r/min
10 أقصى عزم الدوران 975N.M >843N.m
11 نوع البدء الكهربائي الكهربائي
12 الحد الأدنى لاستهلاك الوقود 207g/Kw.h <235g/Kw.h
13 استهلاك الزيت 0.9-1.6g/Kw.h 0.95-1.77g/Kw.h
14 الوزن الصافي 617kg 960Kg
نظام الانتقال
محول عزم الدوران
1 النموذج ZF technology WG200
2 النوع 3 العناصر ، المرحلة المفردة
3 نسبة عزم الدوران 2.55
4 نوع التبريد تدوير زيت الضغط
علبة التروس
1 النموذج ZF technology WG200
2 النوع التحول الديناميكي ، ترس الدفع في العيون باستمرار
3 موقف تحول الترس تروس 4 إلى أمام ، 3 إلى خلف
المحور والإطارات
1 جهاز تخفيض السرعة المرحلة المفردة ، الترس المائل اللولبي
2 نسبة الترس لجهاز تخفيض السرعة 4.556
3 جهاز تخفيض السرعة النهائي المرحلة المفردة السيارية
4 نسبة الترس لجهاز تخفيض السرعة النهائي 5
5 النسب الكلية 22.78
6 أقصى قوة الجر 150kN
7 حجم الإطارات 23.5-25-16PR
النظام الهيدروليكي لجهاز التشغيل
1 مضخة النفط (مع مضخة الفرملة) P257B367ILZA20-6GCXZA10-1
(for Cummins) 		323-9121-038
(For C6121)
2 ضغط النظام 20MPa
3 صمام التحويل متعدد القنات 7130-B97
4 نموذج صمام التحويل 406-1044-1145
5 (D*L)حجم أسطوانة الرفع Ф160*90*715mm
6 (D*L)حجم الأسطوانة المائلة Ф180*90*530mm
نظام التوجيه
1 النوع الإطار المفصلي المتوسط
2 مضخة التوجيه (مع مضخة الدليل) P257-G63467ZAC6/P124-G16ING
(for Cummins) 		324-9125-017
(For C6121)
3 ترس التوجيه Danfoss 150G4107
4 ضغط النظام 16MPa
5 أبعاد أسطوانة التوجيه Ф90*45*435mm
نظام الفرامل
1 فرملة القدم نظام الفرملة الهيدروليكية فوق الهواء
(لـ Cummins) 		نظام الفرملة الهيدروليكية الكاملة
(لـ C6121)
2 فرامل المحور فرملة متعددة الأقراص بالنوع الرطب في المحور
3 أقصى ضغط زيت الفرامل 55kgf/cm2
4 فرملة الطوارئ فرملة قطع الهواء اليدوي فرملة قطع الهواء الأوتوماتيكي
5 فرملة اليد فرملة الطبلة ، قطع فرامل الهواء/النفط بالمراقبة اليدوية
قدرة النفط
1 وقود الديزل 250L
2 نفط التزييت Cummins :19L ShangChai:42L
3 النفط للمحول وعربة التروس 42L
4 نفط النظام الهيدروليكي 220L
5 نفط محاور القيادة (F/R) 20/20L

SINOMACH هي شركة متخصصة في تصنيع الجرافة على العجلات في الصين . تزود شركتنا كذلك مدحلة طرق ميكانيكية إهتزازية مفردة الأسطوانة ، ممهدة الطرق ، البلدوزر الزاحف ، الجرافة ذات المحمل الخلفي ، و المزيد .
