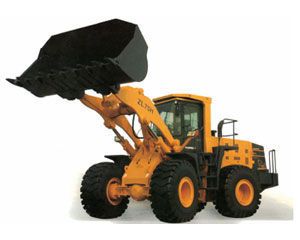

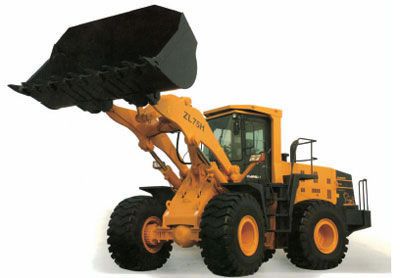

الجرافة ذات عجلات من فئة ZL75H

الجرافة ذات عجلات من فئة ZL75H

الجرافة ذات عجلات من فئة ZL75H
وصف الجرافة ذات العجلات ZL75H :
الجرافة ذات العجلات ZL75H هي كذلك نوع من التجهيزات البنائية (الآلات البنائية/العربة الهندسية ) . تم تجهيز هذه الجرافة ذات العجلات ZL75H بمحرك Cummins أصلي موثوق ، محاور ZF معروفة أصلية من نوع سائلي مع تفاضلات إنزلاقية محدودة ، و تحصل أسطوانة الختم المدمج على أداء عال في الختم و موثوقية عالية ، و صملم مزدوج الكبح و فرامل كاملة الهيدروليكية مزدوجة الأنابيب و تشحيم مركزي .

مميزات الجرافة ذات العجلات ZL75H :
1. يمكن المفتاح KD من الحصول على فعالية أكبر و إشتغال أسهل .
2. علبة سرعة ZF و محول عزم دوران موثوقين .
3. القدرة الأتوماتيكية على تسوية القادوس .
4. يمكنها تقديم جر قصوي في ظروف جر متغيرة .

إستخدامات الجرافة ذات العجلات ZL75H :
الجرافة ذات العجلات من فئة ZL75H نوع من التجهيزات البنائية (عربة هندسية ، آلات بنائية ) و التي تستعمل أساسا لرفع مواد كالأسفلت ، أنقاض الهدم ، الفضلات ، الحصى ، الحطب ، المعادن الخامة ، الحجر ، الرمل ، رقاقات الخشب ، الخ لمواضع أخرى .

مواصفات الجرافة ذات العجلات ZL75H:
الأبعاد الكلية
1 الطول (مع الدلو على الأرض) 8946mm
2 العرض (إلى خارج العجلات) 3099mm
3 عرض الدلو 3266mm
4 الارتفاع (إلى قمة غرفة السواق) 3730mm
5 قاعدة العجلات 3400mm
6 سطح العجلة 2350mm
7 الحد الأدنى المسافة بين الأرض 495.5mm
البارامترات التقنية
1 الحمولة 7500Kg
2 وزن التشغيل 23500kg
3 قدرة الدلو 4.2m3
4 أقصى قوة الدفع 220KN
5 أقصى قوة الجر 222 KN
6 أقصى ارتفاع التفريغ 3220mm
7 مسافة التفريغ 1275mm
8 زاوية التفريغ في أي الموقف ≥45°
9 عمق الحفر (مع قاعدة الدلو الأفقية) 221mm
10 أصغر نصف قطر التحول
(1) خارج الدلو 7042mm
(2) خارج العجلة الخلفية 6487mm
11 زاوية الميل 38±1°
12 زاوية التتأرجح للمحور الخلفي ±12°
13 وفت رفع الدلو 6.1sec.
14 وقت تخفيض الدلو 3.8sec.
15 وقت التفريغ 1.9sec.
16 سرعة العمل (Km/h)
(1)الترس الأول (الأمامي / الخلفي) 7.4
(2) الترس الثاني (الأمامي / الخلفي) 12.4
(3) الترس الثالث (الأمامي / الخلفي) 25.9
(4)الترس الرابع إلى أمام 37
محرك الديزل
1 النموذج Original Cummins M11-C
2 النوع Direct injection. Turbocharged. Water cooling
3 القدرة الإنتاجية 216Kw
4 القطر الداخلي للأسطوانة / الشوط 125/147mm
5 حجم المزاح للأسطوانة 10.8L
6 نموذج محرك البدء 42MT400
7 جهد محرك البدء 7.5KW
8 طاقة محرك البدء 24V
9 السرعة 2100r/min
10 أقصى عزم الدوران 1329N.m
11 نوع البدء الكهربائي
12 الحد الأدنى لاستهلاك الوقود 198g/Kw.h
13 استهلاك الزيت 1.0g/Kw.h
14 الوزن الصافي 980Kg
نظام الانتقال
1. محول عزم الدوران
1 النوع 3 العناصر ، المرحلة المفردة
2 نسبة عزم الدوران 2.985
3 أقصى قطر مسار التدفق 370mm
4 نوع التبريد تدوير زيت الضغط
2. علبة التروس
1 النموذج ZF4WG308
2 النوع التحول الديناميكي ، ترس الدفع في العيون باستمرار
3 موقف تحول الترس تروس 4 إلى أمام ، 3 إلى خلف
3. المحور والإطارات
1 جهاز تخفيض السرعة المرحلة المفردة
2 نسبة الترس لجهاز تخفيض السرعة 4.777
3 جهاز تخفيض السرعة النهائي المرحلة المفردة السيارية
4 نسبة الترس لجهاز تخفيض السرعة النهائي 5.167
5 النسب الكلية 24.685
6 حجم الإطارات 26.5-25 -20PR (L-3)
النظام الهيدروليكي لجهاز التشغيل
1 مضخة النفط (مع مضخة الفرملة) 322-9529-157
2 ضغط النظام 21MPa
3 صمام التحويل متعدد القنات 7130-B97(HUSCO)
4 نموذج صمام التحويل 406-1044-1145(HUSCO)
5 (D*L)حجم أسطوانة الرفع Ф180*100*767mm
6 (D*L)حجم الأسطوانة المائلة Ф210*110*550mm
نظام التوجيه
1 النوع الإطار المفضلي المتوسط . التوجيه الهيدروليكي الكامل
2 مضخة التوجيه 322-9114-008
3 ترس التوجيه 150-1084
4 ضغط النظام 17.5MPa
5 أبعاد أسطوانة التوجيه Ф100*50*441mm
نظام الفرامل
1 فرملة القدم فرملة متعددة الأقراص بالنوع الرطب ، صمام الفرامل المزدوجة / الأنابيب المزدوجة ، الفرملة الهيدروليكية الكاملة
2 ضغط الهواء 15MPa
3 فرملة الطوارئ فرامل الإنذار بالضغط المنخفض
4 فرملة اليد فرملة السيطرة الكهربائية
قدرة النفط
1 وقود الديزل 423L
2 نفط التزييت 32L
3 النفط للمحول وعربة التروس 38L
4 نفط النظام الهيدروليكي 300L
5 نفط محاور القيادة (F/R) 51L for each

بصفتنا شركة صينية لتزويد و تصنيع الجرافة ذات العجلات ، نحن نزود تشكيلة واسعة من المنتوجات و التي تشمل آلة خلط الأسفلت ، الشاحنة المرفاعية ، الحفارة الزاحفة ، ممهدة الطرق ، و المزيد .
