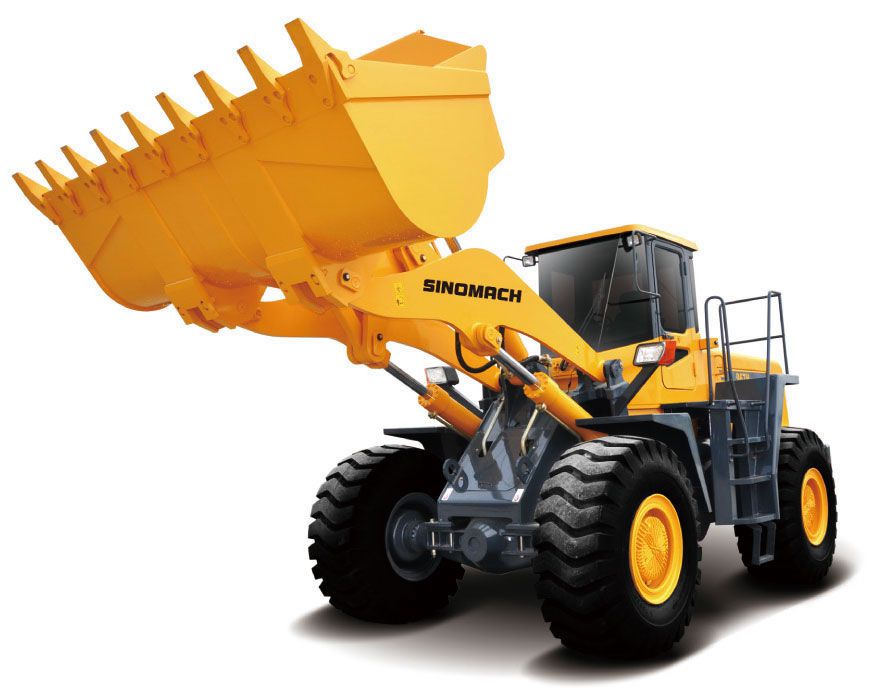

جرافة ذات عجلات 967H

جرافة ذات عجلات 967H

جرافة ذات عجلات 967H
1. تم تجهيز الجرافة ذات العجلات من فئة 967H بمحرك ShangChai .
2. يسمح مفتاح KD لديها بفعالية أحسن و إشتغال أسهل .
3. تستعمل هذه الجرافة ذات العجلات المحور المشهور الأصلي GRAZIANO من النوع السائلي مع تفاضلات إنزلاقية محدودة متعددة الأقراص لتقديم جر قصوي تحت ظروف جر متغيرة .
4. إنها مجهزة بعلبة سرعة ZF موثوقة و محول عزم الدوران .
5. يتسك قادوس هذه الجرافة بقدرة أوتوماتيكية على التسوية و يأتي ذراعها مع وظيفة لتحديد الوضعية .
6. تحصل أسطوانة الختم المدمج على أداء عال في الختم و موثوقية عالية .

مواصفات تقنية :
الأبعاد الكلية
1 الطول (مع الدلو على الأرض) 8280mm
2 العرض (إلى خارج العجلات) 2897mm
3 عرض الدلو 3048mm
4 الارتفاع (إلى قمة غرفة السواق) 3545mm
5 قاعدة العجلات 3300mm
6 سطح العجلة 2300mm
7 أصغر المسافة بين الأرض 460mm
البارامترات التقنية
1 الحمولة 6000Kg
2 وزن التشغيل 18600kg
3 قدرة الدلو 3.5m3
4 أقصى قوة الدفع 190KN
5 أقصى قوة الجر 180KN
6 أقصى ارتفاع التفريغ 3028mm
7 مسافة التفريغ 1228mm
8 زاوية التفريغ في أي الموقف ≥45°
9 عمق الحفر (مع قاعدة الدلو الأفقية) 212mm
10 أصغر نصف قطر التحول
(1) خارج الدلو 6870mm
(2) خارج العجلة الخلفية 6258mm
11 زاوية الميل 38+1°
12 زاوية التتأرجح للمحور الخلفي +12°
13 وفت رفع الدلو 5.8sec.
14 وقت تخفيض الدلو 3.2sec.
15 وقت التفريغ 1.5sec.
16 سرعة العمل (Km/h)
(1)الترس الأول (الأمامي / الخلفي) 6.8
(2) الترس الثاني (الأمامي / الخلفي) 12.2
(3) الترس الثالث (الأمامي / الخلفي) 24.5
(4)الترس الرابع إلى أمام 35
محرك الديزل
1 النموذج ShangChai SC11CB240.1G2B1
2 النوع Direct injection. Turbocharged. Water cooling
3 القدرة الإنتاجية 177KW
4 القطر الداخلي للأسطوانة / الشوط 121/152mm
5 حجم المزاح للأسطوانة 10.5L
6 نموذج محرك البدء 4N3181
7 جهد محرك البدء 7.5KW
8 طاقة محرك البدء 24V
9 السرعة 2200r/min.
10 أقصى عزم الدوران 912(N.m)/1400RPM
11 نوع البدء الكهربائي
12 الحد الأدنى لاستهلاك الوقود 238g/Kw.h
13 استهلاك الزيت 0.95-1.77g/Kw.h
14 الوزن الصافي 960Kg
نظام الانتقال
1. محول عزم الدوران
1 النوع 3 العناصر ، المرحلة المفردة
2 نسبة عزم الدوران 2.55
3 أقصى قطر مسار التدفق 340mm
4 نوع التبريد تدوير زيت الضغط
2. علبة التروس
1 النموذج ZF4WG200
2 النوع التحول الديناميكي ، ترس الدفع في العيون باستمرار
3 موقف تحول الترس تروس 4 إلى أمام ، 3 إلى خلف
3. المحور والإطارات
1 جهاز تخفيض السرعة المرحلة المفردة ، الترس المائل اللولبي
2 نسبة الترس لجهاز تخفيض السرعة 5.111
3 جهاز تخفيض السرعة النهائي المرحلة المفردة السيارية
4 نسبة الترس لجهاز تخفيض السرعة النهائي 5.167
5 النسب الكلية 26.409
6 حجم الإطارات 23.5-25 -16PR (L-3)
النظام الهيدروليكي لجهاز التشغيل
1 مضخة النفط P257-G80367ZCA6 / P124-G20NIG
2 ضغط النظام 20MPa
3 صمام التحويل متعدد القنات 7130-B97 (HUSCO)
4 نموذج صمام التحويل 406-1400-1145 (HUSCO)
5 (D*L)حجم أسطوانة الرفع Ф160×90×801mm
6 (D*L)حجم الأسطوانة المائلة Ф210×110×494mm
نظام التوجيه
1 النوع الإطار المفضلي المتوسط . التوجيه الهيدروليكي الكامل
2 مضخة التوجيه P257-G80467HCX6 / G40LIG
3 ضغط النظام 16MPa
4 أبعاد أسطوانة التوجيه Ф100×50×425mm
5 ترس التوجيه BZZ3-100
نظام الفرامل
1 فرملة القدم فرملة متعددة الأقراص بالنوع الرطب
2 الضغط الهوائي 7-8kgf/cm2
3 ضغط الفرامل 80kgf/cm2
4 فرملة الطوارئ فرملة قطع الهواء الأوتوماتيكي
5 فرملة اليد فرملة الطبلة ، قطع الفرملة الهوائية بالمراقبة اليدوية
قدرة النفط
1 وقود الديزل 350L
2 نفط التزييت 19L
3 نظام الفرامل 2×1.5L
4 النفط للمحول وعربة التروس 45L
5 نفط النظام الهيدروليكي 250L
6 نفط محاور القيادة (F/R) 70L+57L

شركتنا مصنع خبير للجرافات ذوات العجلات في الصين . نحن نقدم تشكيلة واسعة من المنتوجات ، بما في ذلك الحفارة الزاحفة ، و آلة إعادة التدوير البارد ، الجرافة ذات المحمل الخلفي ، مدحلة الطرق الهيدروليكية الإهتزازية المفردة الأسطوانة ، و المزيد .
